CNC-Dreh- und Fräsprodukte AL-Zerspanungstechnik GmbH & Co. KG

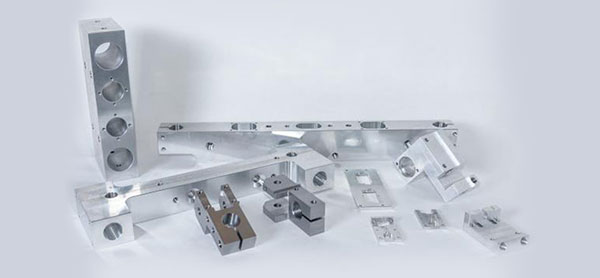

Mit unserem komplett CNC gesteuerten Maschinen-Park fertigen wir CNC-Präzisionsteile aller Materialien
in
Serien, Kleinserien, Einzelteilen und Prototypen für z.B. die Bereiche allgemeiner Maschinen- und
Sondermaschinenbau, Muster- und Serienfertigung mit Spezialisierung auf Verpackungsmaschinenbauteile.
Dabei
ist unerheblich, ob Sie uns Anfangs eine technischer Zeichnung, eine Skizze oder ein Muster liefern.
Durch unseren vielseitigen Maschinenpark stellen wir uns flexibel und schnell auf Ihre Bedürfnisse ein.
Somit entstehen extrem kurze Warte- und Fertigungszeiten. Zudem sind alle gängigen Werkstoffe wie z.B.
Aluminium, Stahl, NE-Metalle, verschleißfeste und/oder hitzebeständige Legierungen sowie Kunststoffe
stets
in unserem Lager abrufbar und können somit in kürzester Zeit gefertigt und geliefert werden.
Selbstverständlich werden die Oberflächen Ihrer gefertigten Teile auf Wunsch von uns zusätzlich
eloxiert,
harteloxiert, verchromt, verzinkt, vernickelt und glasperlgestrahlt (wird extern umgesetzt).

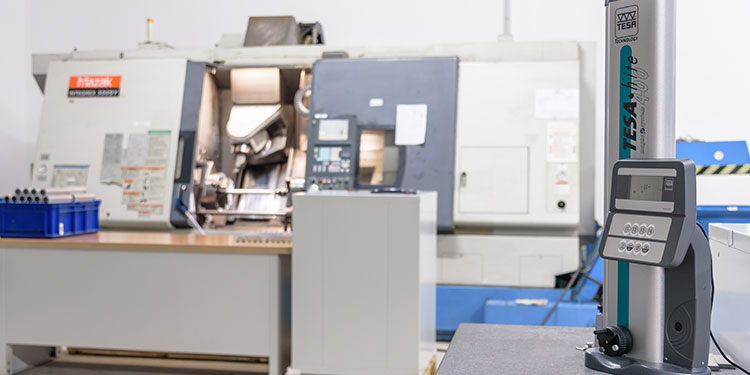

Bearbeitungszentrum 1
Mazak Integrex 300 SY-5 Achse Bearbeitungszentrum
Arbeitsraum:
Futter Hauptspindel 10“ Max. Drehzahl 3.500min-1
Futter Gegenspindel 10“ Max. Drehzahl 3.500min-1
Max. Schwingdurchmesser 610mm
Max . Stangendurchlass 88mm
Max. Drehlänge 1.137mm
Frässpindel- Einzelspindel mit ATC Max. Spindeldrehzahl 6.000min-1
Verfahr Bereich.
X-Achse 580mm
Z-Achse 1.137mm
Y-Achse 210mm
W-Achse 1.066mm
Werkzeugmagazin für 40 Werkzeuge Capto C6

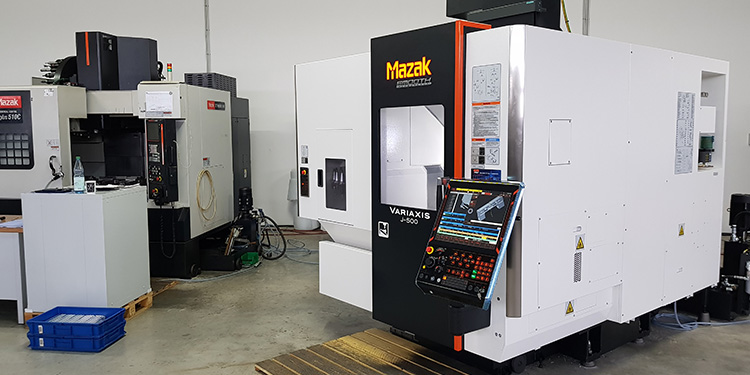

Bearbeitungszentrum 2
Mazak Variaxis J-500- 5 Achse Bearbeitungszentrum
Arbeitsraum:
Verfahr Bereich.
X-Achse 350mm
Z-Achse 510mm
Y-Achse 550mm
C-Achse 360°
A-Achse +30°/-120°
Max. Spindeldrehzahl 12.000min-1
Tisch Ø500
Max. Tischbelastung 200Kg
Werkzeugmagazin für 30 Werkzeuge SK40
Renishaw Messsystem

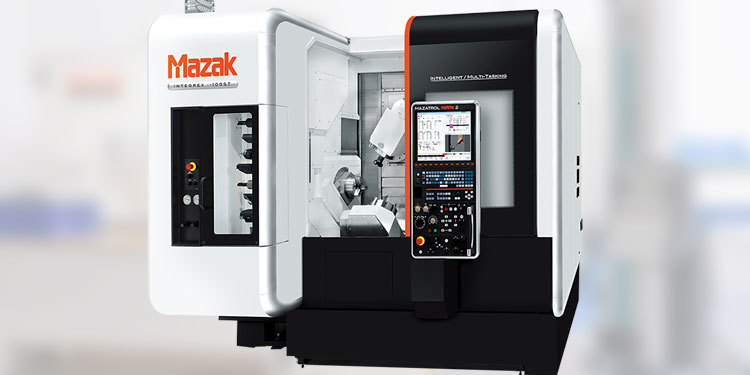

Bearbeitungszentrum 3
Mazak Integrex I 100 ST. 5 Achse Bearbeitungszentrum (Gegenspindel)
Arbeitsraum:
Futter Hauptspindel 6“ Max. Drehzahl 6000min-1
Futter Gegenspindel 6“ Max. Drehzahl 6000min-1
Max. Schwingdurchmesser 500mm
Max . Stangendurchlass 51mm
Max. Drehlänge 854mm
Frässpindel- Einzelspindel mit ATC Max. Spindeldrehzahl 12.000min-1
Verfahr Bereich.
X-Achse 450mm
Z-Achse 904mm
Y-Achse 210mm
X2-Achse 220mm
Z2-Achse 903
W-Achse 903mm
Werkzeugmagazin für 36 Werkzeuge Capto C6
Untere Revolver

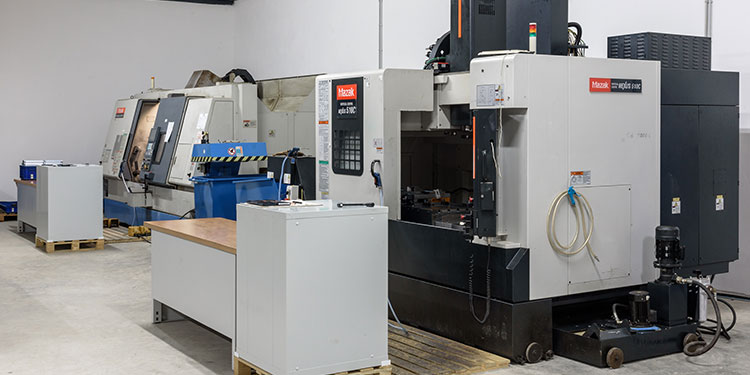

Bearbeitungszentrum 4
Mazak Nexus VCN 510 C – 3 Achse Vertikale Fräsmaschine
Arbeitsraum:
Verfahr Bereich.
X-Achse 1050mm
Z-Achse 530mm
Y-Achse 530mm
Max. Spindeldrehzahl 12.000min-1
Tisch 1.300mm Breit- 550mm Lang Max. Tischbelastung 1.200kg
Werkzeugmagazin für 30 Werkzeuge SK40
Renishaw Messsystem

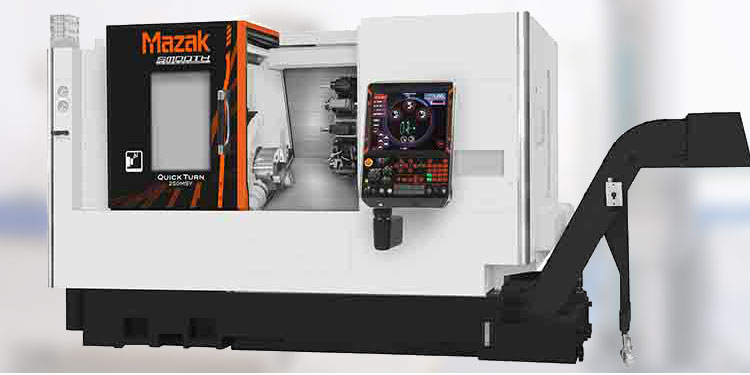

Bearbeitungszentrum 5
Mazak Quick Turn 250 MSY (Gegenspindel)
Arbeitsraum:
Futterdurchmesser Hauptspindel 10“
Futterdurchmesser Gegenspindel 6“
Max. Schwingdurchmesser 695 mm
Max. Drehdurchmesser 380 mm
Max. Stangendurchmesser Hauptspindel 65 mm
Hauptspindel Max. Drehzahl 4,000 min-¹
Nennleistung (30 Min. Betrieb) 26.0 kW
Gegenspindel Drehzahl (max.) 6,000 min-¹
Nennleistung (25% ED) 11.0 kW
Werkzeugrevolver Anzahl Werkzeugplätze 12 (alle Plätze angetrieben)
Frässpindelleistung (40% ED) 6.0 kW
Vorschubachsen
X-Achse 234 mm
Y-Achse 100 mm
Z-Achse 625 mm

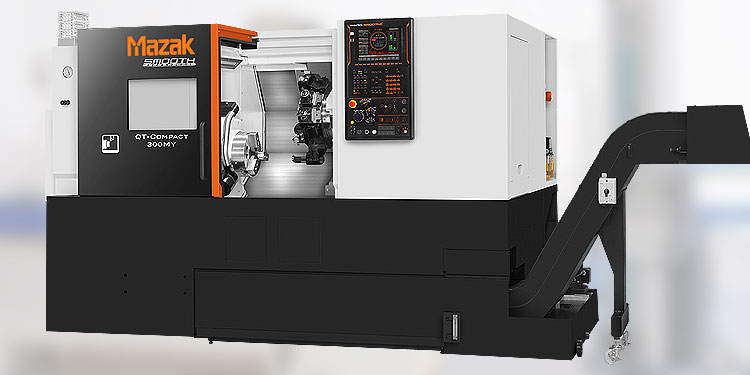

Bearbeitungszentrum 6
Mazak QT Compact 300 MS (Gegenspindel)
Arbeitsraum:
Futterdurchmesser Hauptspindel 10“
Futtergröße Gegenspindel 6“
Max. Schwingdurchmesser 695 mm
Max. Bearbeitungsdurchmesser 340 mm
Max. Stangendurchmesser Hauptspindel 80 mm
Hauptspindel Max. Drehzahl 4,000 min-¹
Gegenspindel Max. Drehzahl 6,000 min-¹
Leistung (40% ED) 7.5 kW
Revolver Anzahl der Werkzeuge 12
Frässpindelleistung (40% ED) 5.5 kW
Verfahrbereich X-Achse 225 mm
Verfahrbereich Z-Achse 605 mm
